1.1  产品简介

ILTC-890S（Intelligent Lamp Timer Controller）智能型路灯/景观灯照明控制器（简称ILTC-890S 控制器）是南京海芯威电子科技有限公司研制生产的的新型智能时间控制器；是将计算机技术、智能控制技术与天文学理论相结合而产生的高新技术产品。ILTC-890S 控制器以高速微处理器为控制核心，集天文时间控制、标准定时控制、天文+定时组合控制、手动控制等功能于一体。具有功能齐全、抗干扰能力强、可靠性高、性价比高等特点。可广泛用于市政道路、公园、铁路、车站、货场、灯塔、港口、矿山、工厂厂区、航标、灯光广告及部队营房等场合，实现照明配电/节能设备的自动控制，它可有效改善控制质量，减少维修工作量；也能很好地节约电能。

1.2  产品特点

①ILTC-890S控制器根据天文规律设计。内嵌专业天文计算软件，可按照一年四季太阳升落的时间及各地所处的经纬度，自动模拟当地的日照规律，精确计算出每一天的日出、日没   时间。通过精确万年历时钟及修正运算等复杂程序，实现对设备的自动控制。克服了一般时间控制器需经常人工修正的弊端；

②在线可编程时间控制模式，对于任一控制回路，即可选择一般意义上的定时器控制，也可选择天文时间控制，定时控制，手动控制，天文+定时等几种控制模式的逻辑组合；

③具有手动控制模式，便于现场操作进行设备调试；

④内嵌高精度实时日历和时钟，即使在工业现场等极端恶劣工作环境中，仍保证时钟误差<1分钟/年；

⑤完善的时钟备用电源冗余设计保障措施，保证突发情况下（异常断电、电池损坏）时钟的稳定运行；

⑥具有全汉化液晶图形式人机接口界面（GUI）：使控制器的调试、维护工作变得简单易行；

⑦具有长时间稳定而可靠连续运行的能力；

⑧具有完善的自校、自检、以及实时控制功能；

⑨具有工业标准的RS485通讯接口，应用ModBus通讯规约，实现控制设备的“遥控、遥测、遥信”功能；提供完整的RS485/GPRS/以太网系统组网解决方案.

⑩模块化结构设计，阻燃ABS外壳，结构紧凑，安装方便。

1.3  ILTC-890S 智能型路灯/景观灯照明控制器技术指标

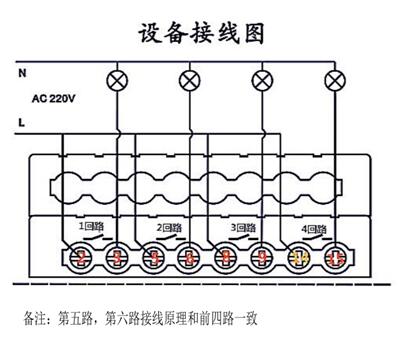

1.5典型应用接线图

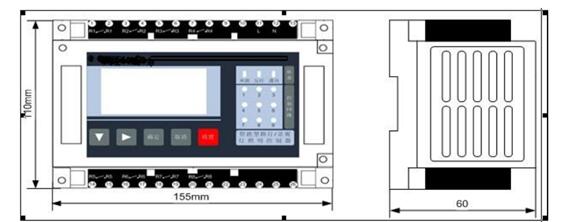

1.7产品外形及安装尺寸
