1.1产品简介
TLMS-32D-08R城市路灯/景观灯远程监控管理服务器，是南京海芯威电子科技有限公司研制生产的，以计算机应用技术、现代通信技术、路灯/景观灯照明精细化控制管理技术为基础的信息采集、处理和实时监控系统。TLMS监控服务器集照明远程集中控制与管理功能于一身，技术先进、功能完善，性能可靠、操作简便，是提高路灯/景观灯照明控制管理水平的新一代远程监控服务器。
TLMS监控服务器采用高性能增强嵌入式微处理器。作为照明开关灯智能控制与管理、现场数据采集、网络远程管理系统中的专用服务器，它可有效改善照明控制质量，减少维修工作量；也能很好地节约电能。
TLMS监控服务器利用RS485有线通讯方式和现场驱动设备ILTC-880S控制器进行通讯。控制器按照服务器发来的各控制回路开关灯时间表实施路灯/景观灯照明的自动控制；还可以直接接收主站的遥控命令来强制控制路灯的开/关。控制器可将控制指令的执行结果以及控制器运行中的一些重要信息和告警信息召测上报。
TLMS监控服务器采用10.2英寸大屏幕真色彩图形液晶显示，菜单驱动，触摸式操作。TLMS监控服务器针对路灯/景观灯照明行业的最新需求，集天文时间控制、标准定时控制、天文+定时组合控制、手动控制等功能于一体，是目前国内配置最为完善的工业级一体化监控管理服务器。
1.2产品特点
性能特点 - 硬件：
· 工业级增强型低功耗主板，性能可靠、安全，可在严酷的工业现场环境中（－20°C - ＋70°C）稳定不间断运行。是一款真正意义上的工业级监控服务器。
· 全汉化液晶图形式人机接口界面（GUI），10.2英寸大屏幕真色彩图形液晶显示，触摸式操作，使监控系统的调试、维护工作变得简单易行。
· 完善的电磁兼容及可靠性设计，双看门狗电路，确保运行安全可靠。
· 具有工业标准的远程通讯接口，应用ModBus通讯规约，实现控制设备的遥控、遥测、遥信功能。
· 密封式设计，全金属外壳，壁挂式结构、体积轻巧、安装方便。
性能特点 – 软件：
· 自主研发的精简型OS操作系统，嵌入式路灯/景观灯照明监控管理软件，系统集成高，稳定性强。
· 始终把路灯/景观灯的精细化监控与管理作为适用对象，定位于照明监控管理的中高端应用领域，专门设计了场景模式管理机制，能对现场设备的任一控制回路进行组态与集中管理。
· 除提供远程通讯、数据采集、开关灯时间设置、用户管理等功能外，还提供了GIS电子地图，场景模式管理、站点管理、图形化虚拟仪表人机界面操控等极具行业特色的实用功能，使诸多照明监控管理中的棘手问题总能迎刃而解。
1.3 产品技术指标
电源 ( 85-265 )VAC
整机功耗 <10W
工作条件 温度：－20°C - ＋70°C
存储条件 温度：－30°C-＋80°C
通讯接口 RS485/以太网
通讯协议 Modbus
波特率 1200-9600Bps
通讯距离 <500米（不加中继）
显示屏规格 10.2英寸
显示屏分辨率 1024×768
外形尺寸 300mm×190mm×70mm
1.4 产品图例

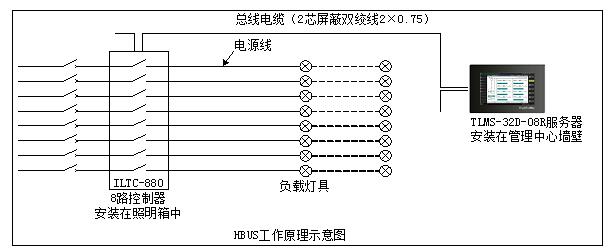

典型应用接线图：

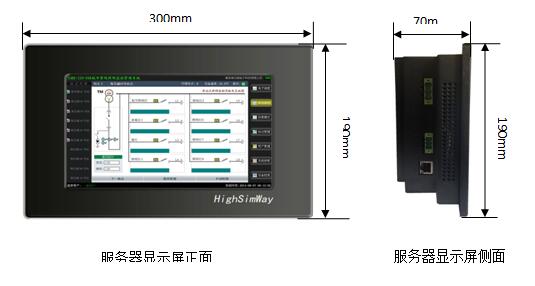

TLMS监控服务器外形尺
二、HBUS路灯监控管理系统
2.1 HBUS系统简介
HBUS系统是南京海芯威电子科技有限公司集多年工程应用、开发和服务经验，独立研制开发的高档次路灯/景观灯远程照明监控管理系统。 该系统运行稳定、速度快、简单易用、功能强大，能为用户提供经济完善的路灯/景观灯照明自动化监控解决方案。它可有效改善控制质量，减少维修工作量；也能很好地节约电能。经实践证实适合所有的大中小型路灯/景观灯照明监控项目应用需要。
HBUS系统由ILTC系列智能路灯/景观灯照明控制器、TLMS/ILMMS监控管理服务器两部分组成。
[1] ILTC控制器：置于照明控制箱内，内置8路输出驱动元件，对照明设备实施现场智能控制；
[2] TLMS监控管理服务器：中心监控管理服务器利用有线（TLMS支持RS485有线通讯）和现场的ILTC控制器进行通讯。控制器按照中心服务器发来的各控制回路开关灯时间表实施路灯/景观灯照明的自动控制；还可以直接接收服务器的遥控命令来强制控制照明负载的开/关。控制器可将控制指令的执行结果以及一些重要信息和告警信息巡回上报或者召测上报。
2.2 HBUS系统的主要应用领域
- 智能市政道路照明控制系统 - 智能景观灯照明控制系统
- 智能楼宇照明控制系统 - 智能地铁站照明控制系统
- 智能酒店照明控制系统 - 智能体育场馆照明控制系统
2.3 HBUS系统的优点
舒适性：HBUS系统可协助管理部门规划照明设施的部署与配置开关灯时间控制方案，使照明亮化工程更加合理化、人性化，为营造和谐、节能的照明环境提供辅助决策手段。
节能性：HUBS系统通过通过预置合理的开关灯时间方案，在满足照明需求的同时，有效地减少了开灯时间，以最大限度地减少能量消耗；同时，通过减少亮灯时间，可有效延长灯具的使用寿命，降低运行成本，进一步提高经济效益。
灵活性：HBUS系统能满足多种用户对照明亮化功能的要求。系统具有天文控制，定时控制和人工控制等多种控制方式，能随时调整照明设施的开/关灯时间，实现辖区范围内景观照明设备的自动控制，尤其在遇到重要庆典活动、接待外宾、节假日等特殊情况时，通过通讯网络可及时调整开关灯时间。
经济型：HBUS的自动控制功能可大量减少管理与维护人员，降低管理费用，提高工作效率，并提高管理水平。
安全性：HBUS系统以计算机网络的形式实现照明控制的综合管理，在各种紧急突发事件中，可辅助管理人员做出迅速果断的判断与处理，为安全照明提供了可靠的保证。
2.4 HBUS系统的特点
组网方式灵活多样，基于RS485有线方式组网方式适用广场照明、楼宇照明等网络资源较为丰富的项目，尤其适用于市政路灯照明新建及改造项目。
现场ILTC照明控制器维修保养方便，任一控制器的损坏不会影响到系统中其它设备和功能的运行。更换、维修或软件升级某一现场设备时，整个系统可以照常运行。系统具有强大的可扩展性，针对控制回路、电气的增加，只需增加挂接相应的控制器即可。系统内原有的硬件、接线无需改动便能达到要求。
整个系统只需要一条双绞线来组建RS485总线，没有大量的电缆敷设和繁杂的控制设计。现场控制器安装在强电箱内，监控服务器安装在指定的管理中心房间内，安全可靠，操作方便。
照明功能和控制的实施与修改方便灵活，只需通过监控服务器进行少量的参数调整，不需要现场重新布线就可以实现。此外，可节约能源，提高效率。通过对任一控制器的任一控制回路设定具体的场景模式，使照明系统自动运行到最佳状态，合理节约能源，方便管理和维护。
所有的现场控制器均为模数化产品，采用标准35mm导轨安装方式，安装尺寸符合普通标准照明配电箱的规格。
三、 HBUS系统图例

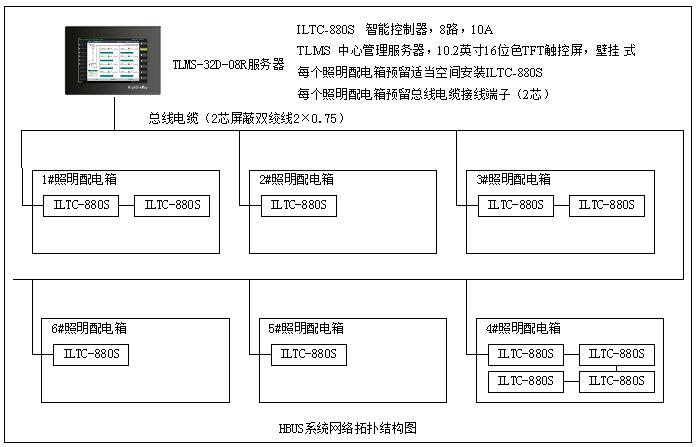

3.1 HBUS系统拓扑结构图

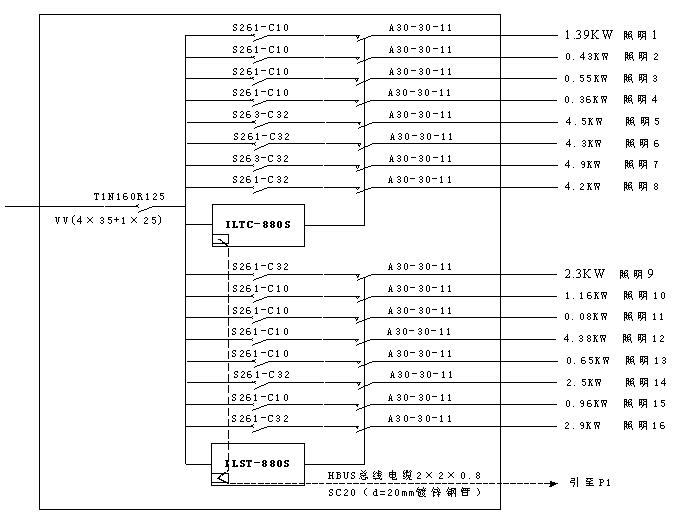

3.2 HBUS系统强电系统图
HBUS系统中，现场ILTC系列控制器的驱动能力为MAX275VAC/5A/10A/16A 能直接带最终负载，负载大的建议通过交流接触器或中间继电器控制负载。

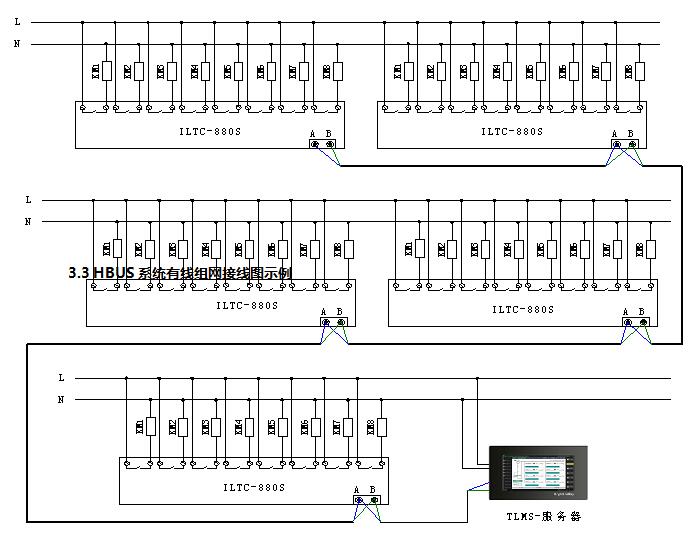

(1) 允许最多并联30台ILTC-880S控制器。
(2) 通讯线一定要采用总线制级联连接方式（手握手）。屏蔽层必须连接并可靠接地，以减少通讯中的信号干扰，取得良好的屏蔽效果。通讯线的每对A 、B 线应对应，不能混接。
(3) 信号线不能与电力线平行，更不能穿在同一管内。如因环境所限，要平行走线，则要远离1m。
(4) 总线上第一台设备和最后一台设备的A和B之间并接120欧姆的终端电阻来改善通讯质量。通讯线必须采用国际通用的RVVSP（超五类屏蔽双绞线），这样可有效防止和屏蔽干扰。用于485 总线的屏蔽双绞线的型号为RVVSP2 、4、8（1 对、2对、4 对双绞线，带屏蔽）。通讯线单线截面不小于0.55mm2，一般应采用0.75mm2。总长超过2km
|
